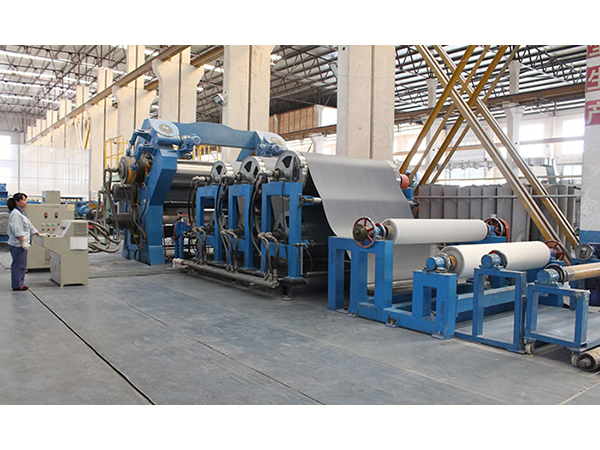

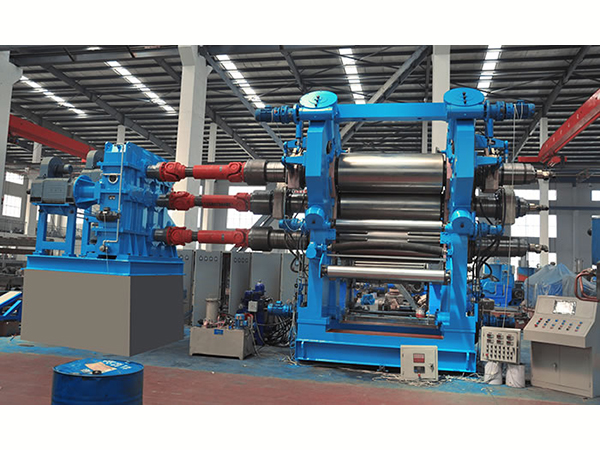

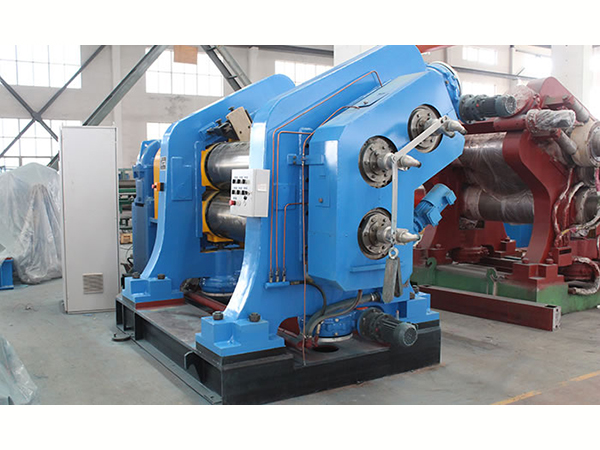

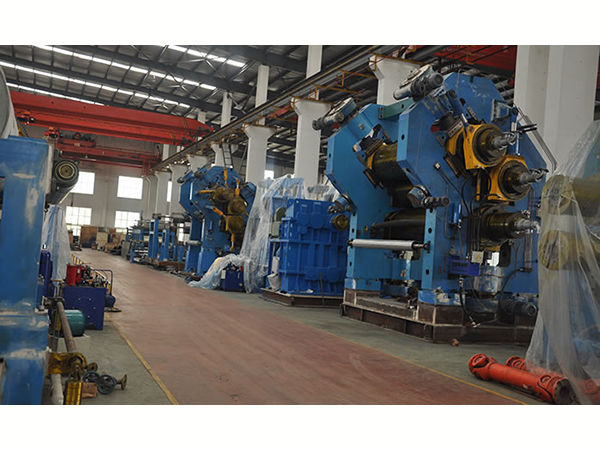

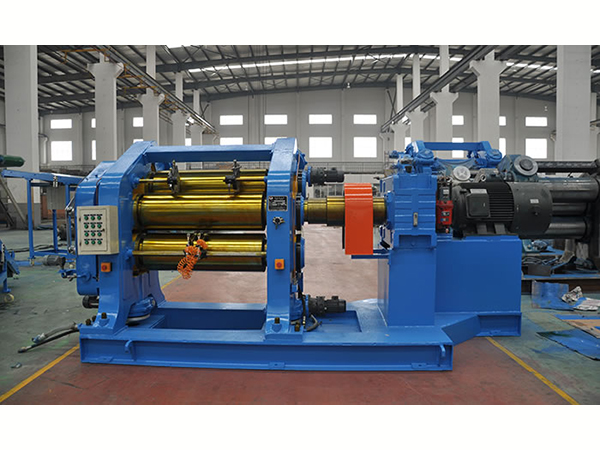

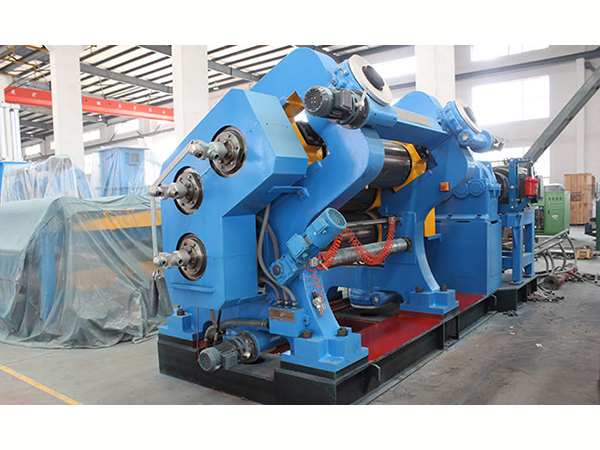

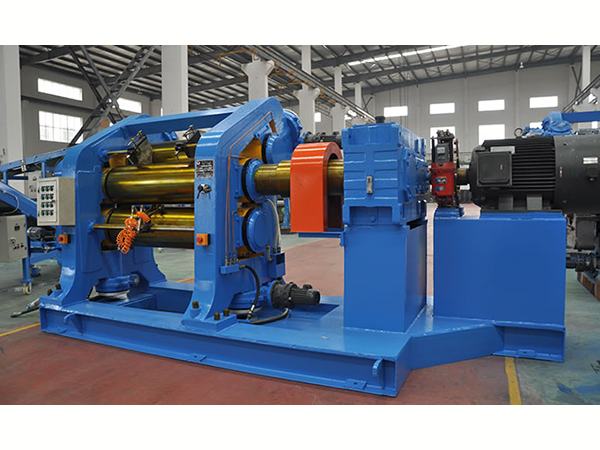

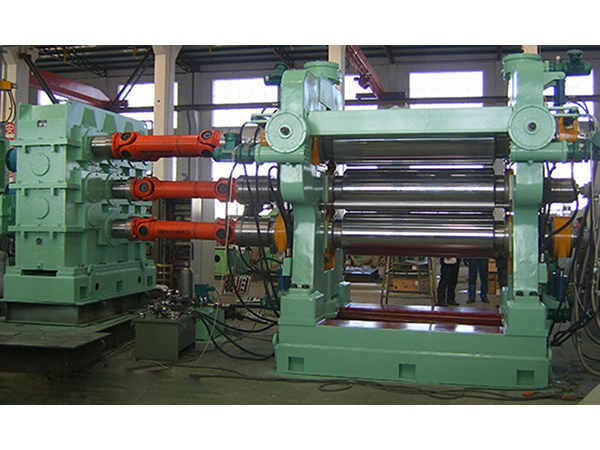

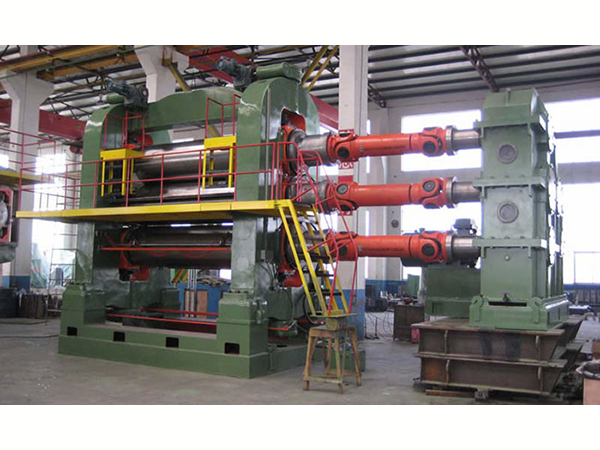

3롤 고무 캘린더
저희 고무 캘린더에는 다양한 보조 장치들이 장착되어 고무처리 및 마찰 등 공정을 수행 할 수 있습니다.각 보조 장치는 대응하는 제조 방법에 따라 설계되었으며 캘린더에는 회전 베어링을 사용하고 있습니다. 기어 감속기는 마모를 줄이기 위하여 경화 표면 설계 중공 구조 또는 주철로 된 냉각 롤로 만들어 졌습니다. 캘린더는 응용 범위를 넓힐 수 있는 무단 변속기를 사용하여 단일 또는 다중 모터 구동으로 실행 할 수 있습니다.
고무 캘린더는 일반 또는 정밀 두 가지 타입으로 나누어 사용할 수 있습니다. 정밀 고무 캘린더에는 축 교차 단자, 선행 가중 설비, 선행 굽힘, 캘린더 된 재료가 커넥터에 닿는 것을 방지하는 장치들을 구비하고 있습니다.
제품 사양| 아이템 | 230x630 |
252x720 |
360x1120 |
400x1200 |
450x1400 |
550x1500 |
610x1730 |
710x1800 |
710x2130 |
800x2500 |
860x2500 |
||
| 회전축 직경 | mm | 230 | 252 | 360 | 400 | 450 | 500 | 610 | 710 | 710 | 800 | 860 | |
| 최전축 작업 길이 | mm | 630 | 720 | 1,120 | 1,200 | 1,400 | 1,500 | 1,730 | 1,800 | 2,130 | 2,500 | 2,500 | |
| 회전축 속 율 | 1:1:1 | 1:1:1 | 1:1:1 | 1:1:1 | 1:1:1 | 1:1:1 | 1:1:1 | 0.5~1 | 1:1:1 | 0.5~1 | 0.5~1 | ||
| 1:1.2:1 | 0.733:1:1 | 1:1.383:1.383 | 1:1.5:1 | 1:1.5:1 | 1:1.4:1 | ||||||||
| 0.733:1:0.733 | 1:1.383:1 | ||||||||||||
| 중축 속도 | m/min | 0.8-8 | 2-15.9 | 3-20 | 3-26.39 | 2.62-26.2 | 3~30 | 5.4-54 | 4-40 | 8-50 | 3-30 | 4-40 | |
| 닙 조절 범위 | m | 0-7 | 0-10 | 0-10 | 0-10 | 0-10 | 0-10 | 0-20 | 0-30 | 0-20 | 0-30 | 0-30 | |
| 최소 제품 두께 | mm | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.15 | 0.2 | 0.15 | 0.2 | 0.5 | |
| 제품 폭 | mm | 500 | 550 | 920 | 1,200 | 1,250 | 1,300 | 1,500 | 1,600 | 1,900 | 2,200 | 2,200 | |
| 모터 힘 | KW | 7.5 | 22 | 45 | 55 | 75 | 110 | 160 | 90kwx2 | 185 | 132kwx3 | 132kwx3 | |
| 110kwx1 | |||||||||||||
| 총 크기 | L | mm | 3,168 | 3,950 | 6,500 | 6,300 | 7,320 | 7,550 | 7,010 | 9,950 | 7,650 | 11,400 | 12,000 |
| W | mm | 890 | 1,720 | 1,500 | 1,500 | 2,200 | 2,400 | 3,950 | 3,050 | 4,560 | 3,200 | 3,200 | |
| H | mm | 1,830 | 1,210 | 2,440 | 2,440 | 2,900 | 3,800 | 3,730 | 4,540 | 4,080 | 5,050 | 5,100 | |
| 총 무게 | t | 3 | 5.5 | 14 | 18 | 21 | 35 | 42 | 90 | 67 | 110 | 130 | |
